iPhone 15 Açılmıyor Anakart Aktarımı
Düşme sonucu kasası ve anakartı yamulan, açılmayan iPhone 15 servisimize getirildi. Hasarlı anakart üzerindeki temel bileşenleri yeni bir anakarta aktararak cihazı yeniden çalışır hâle getirdik. Darbe nedeniyle eğilen kasayı da değiştirdik.
Cihazdaki Sorunlar Neydi?
- Düşme sonrası cihazın açılmaması

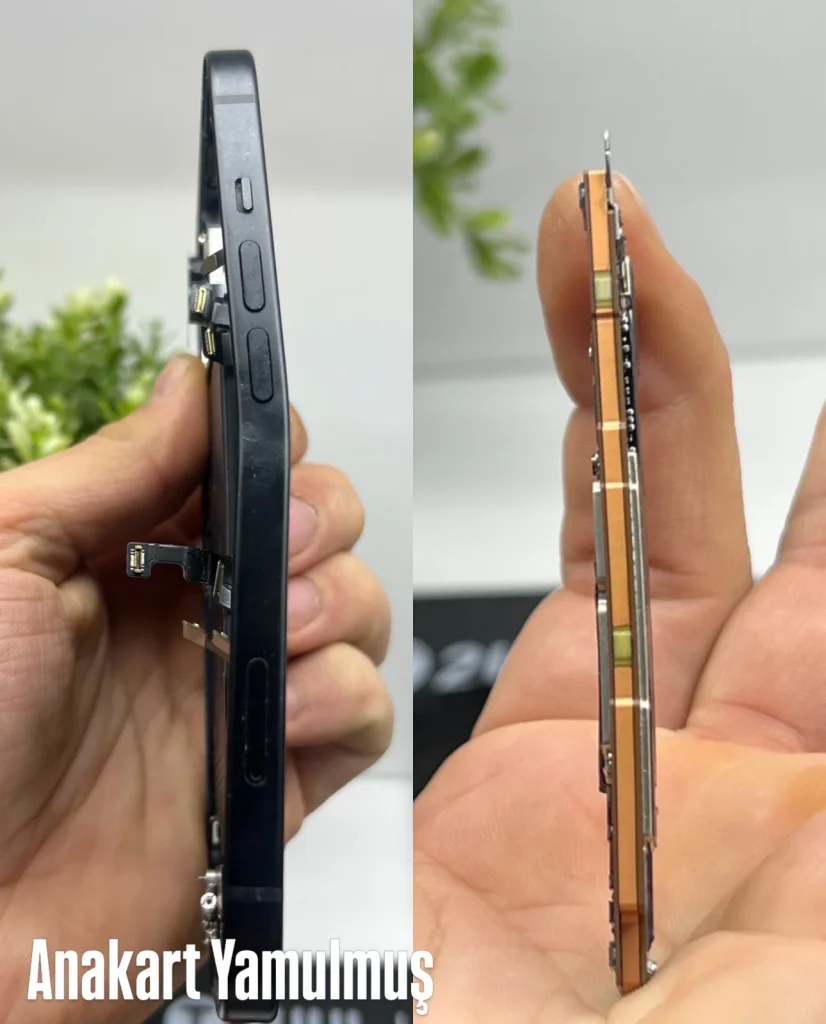

- Kasada darbe kaynaklı yamulma
- Anakartta eğilme ve fiziksel hasar
Arıza Tespiti

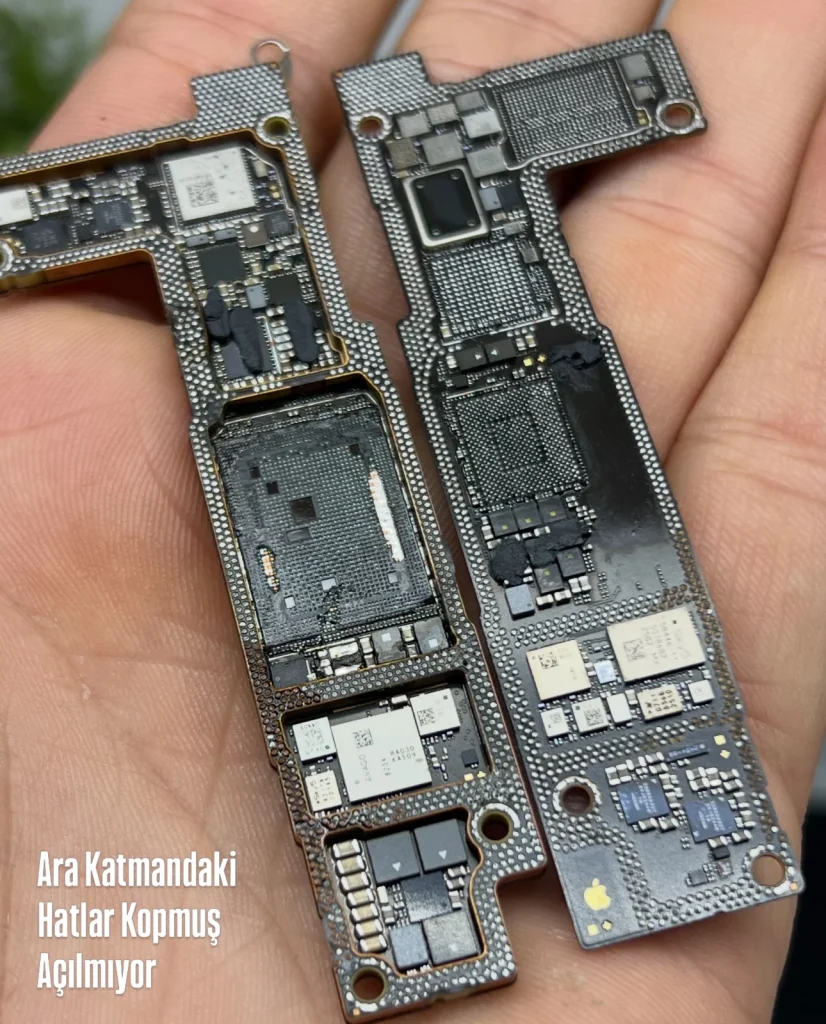

Anakartın mikroskop altında incelenmesiyle, düşmenin oluşturduğu eğilme nedeniyle ara katman bağlantılarının zarar gördüğü ve lehim padlerinde kopmalar oluştuğu tespit edildi. Hasarın kapsamı değerlendirildikten sonra cihazın temel bileşenlerinin yeni bir anakarta aktarılmasına karar verildi.
Yapılan İşlemler

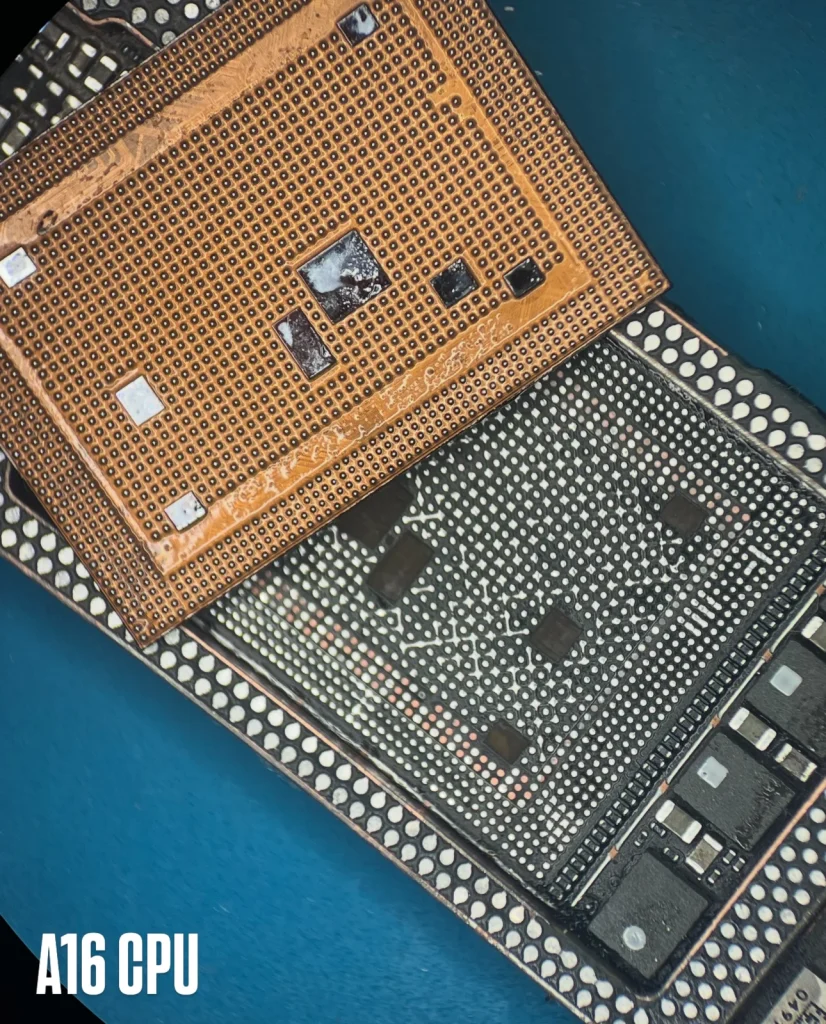

- Hasarlı anakart üzerindeki A16 işlemci, NAND, Baseband ve Logic EEPROM bileşenlerinin sökülmesi
- Aktarılacak bileşenlerin lehim yüzeylerinin hazırlanması

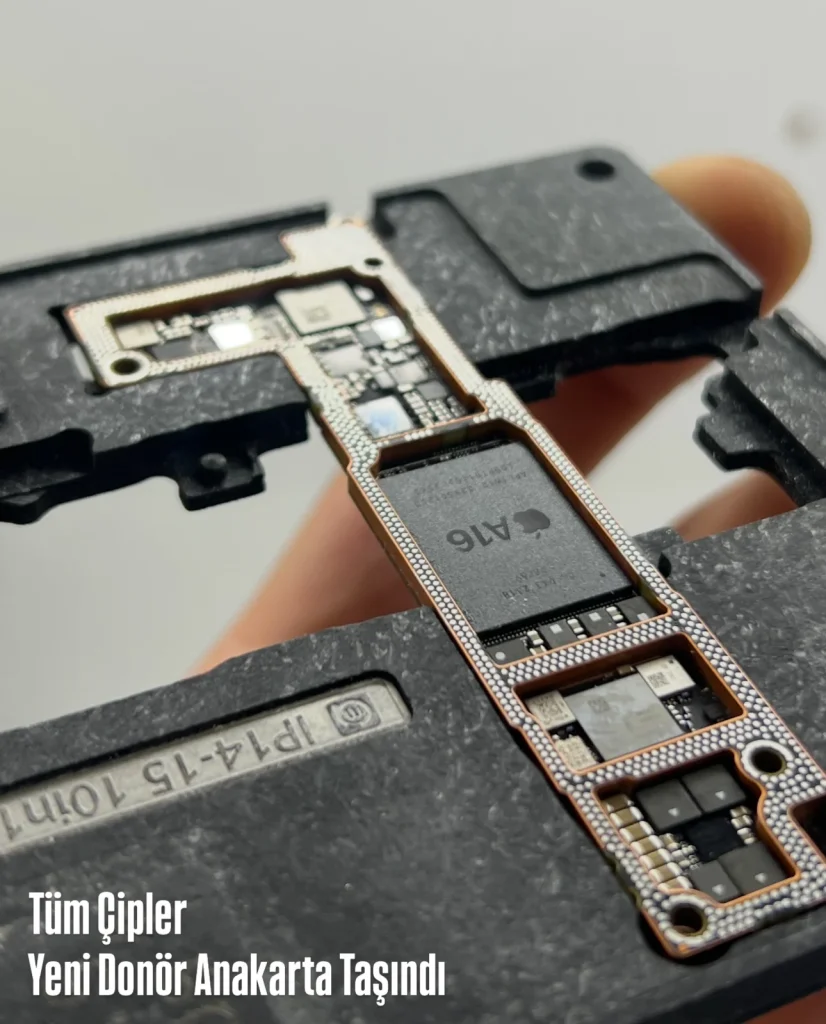

- Bileşenlerin yeni anakarta mikro lehim yöntemiyle aktarılması
- Düşme sonucu yamulan kasanın değiştirilmesi
- Cihazın montajının tamamlanarak açılışının kontrol edilmesi
Sonuç

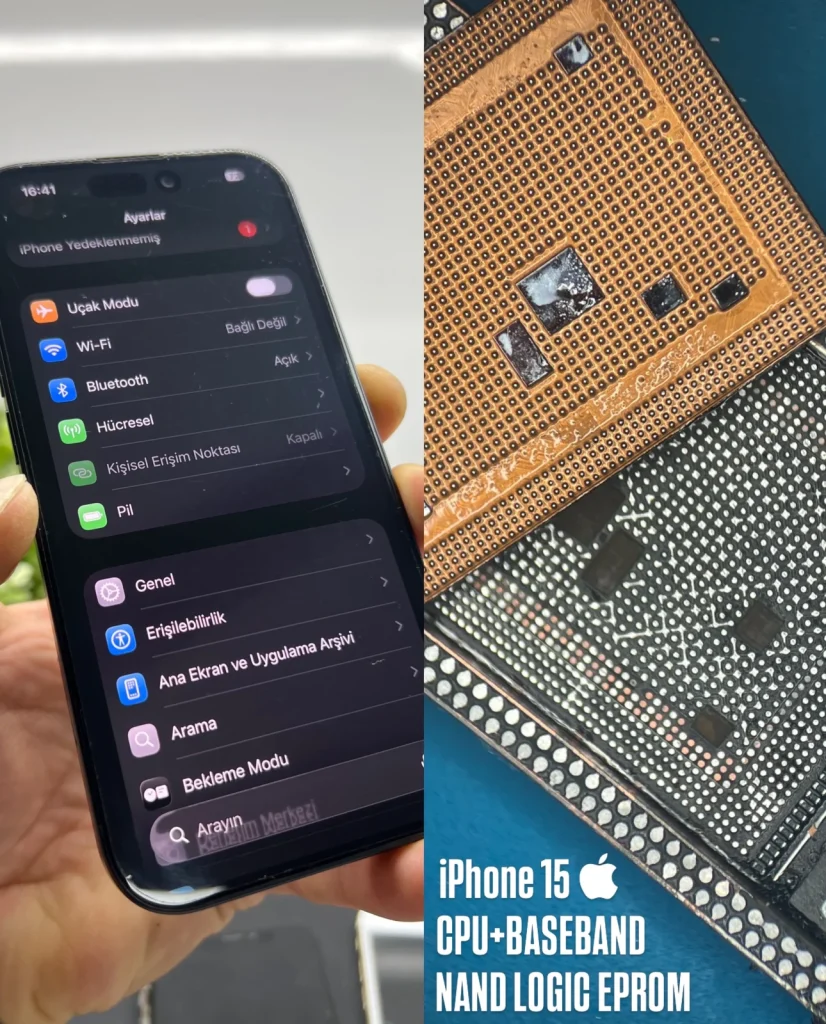

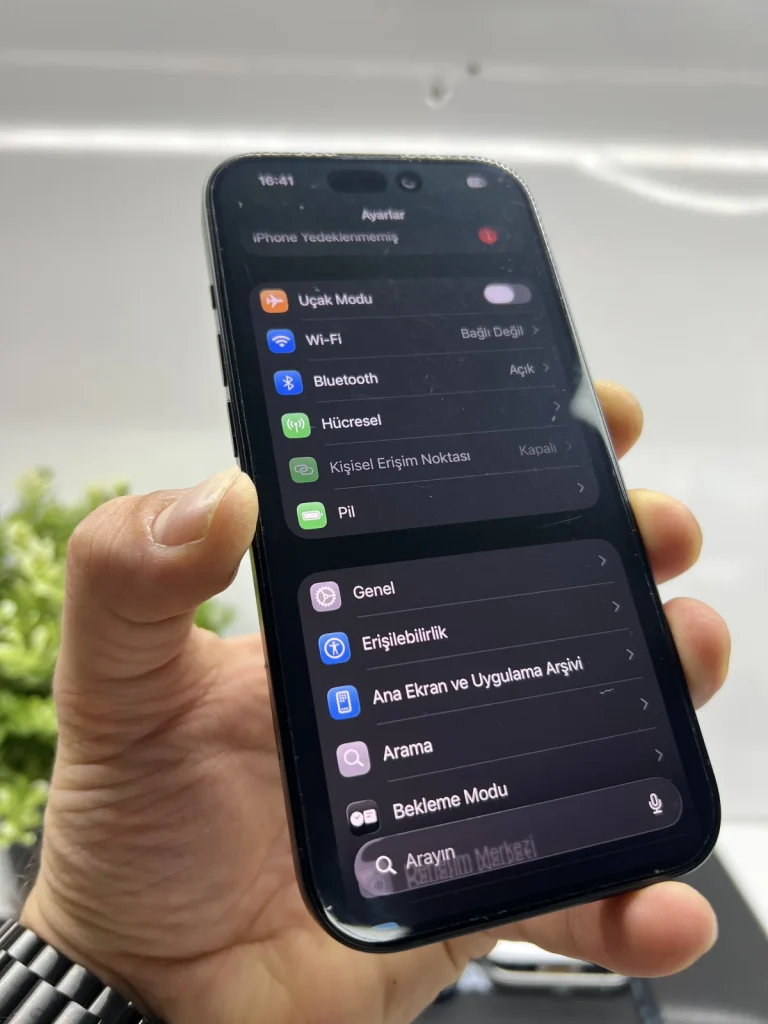

Yeni anakarta parça aktarımı sonrasında iPhone 15 yeniden açıldı. Yamulan kasanın da değiştirilmesiyle cihazın fiziksel hasarı giderildi ve onarım tamamlandı.
