Xiaomi Mi 10T “Uzun Vida” ve Hatalı Müdahale Sonrası Anakart Onarımı
Anakart onarımlarında en sık karşılaştığımız ama tamiri en çok dikkat gerektiren konulardan biri: Uzun Vida Hasarı (Long Screw Damage). Yanlış atılan bir vidanın uzun gelerek anakartı delmesi sonucunda “umut kesilmiş” bir Xiaomi Mi 10T modelini nasıl hayata döndürdüğümüzü detaylandıracağız.
Arıza Hikayesi: Bir Vidanın Yarattığı Tahribat

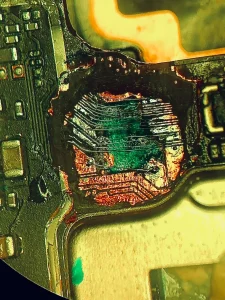

Cihaz bize geldiğinde tamamen açılmaz durumdaydı. Hikayesi ise tanıdıktı; daha önce yapılan bir ekran veya parça değişimi sırasında, anakart üzerindeki yuvasına uygun olmayan uzunlukta bir vida sıkılmış. Bu vida, anakartın katmanlarını delerek içinden geçen kritik veri ve enerji hatlarını koparmış, devreyi kısa devreye düşürmüş.
Daha da kötüsü, cihazın başka bir yerde “belki çalışır” mantığıyla kontrolsüzce ısıtılmasıydı. Bu işlem, CPU (İşlemci) ve UFS/EMMC (Hafıza) entegrelerinin altındaki lehim toplarının birleşmesine ve kopmasına neden olarak arızayı daha karmaşık bir hale getirmişti.
Onarım Süreci: EMMC ve CPU Entegrelerinin yeniden kalıplanması ve kopan hatların yeniden bağlantılarının sağlanması.
Xiaomi Mi 10T anakart onarımı sürecimizi şu adımlarla tamamladık:
-

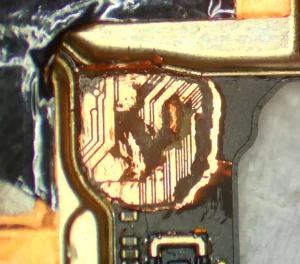

Katman Onarımı: Mikroskop altında, uzun vidanın parçaladığı anakart katmanlarını temizledik. Kopan onlarca ince veri hattını (traces), saç telinden daha ince teller kullanarak tek tek yeniden birleştirdik ve hatları izole ettik.
-

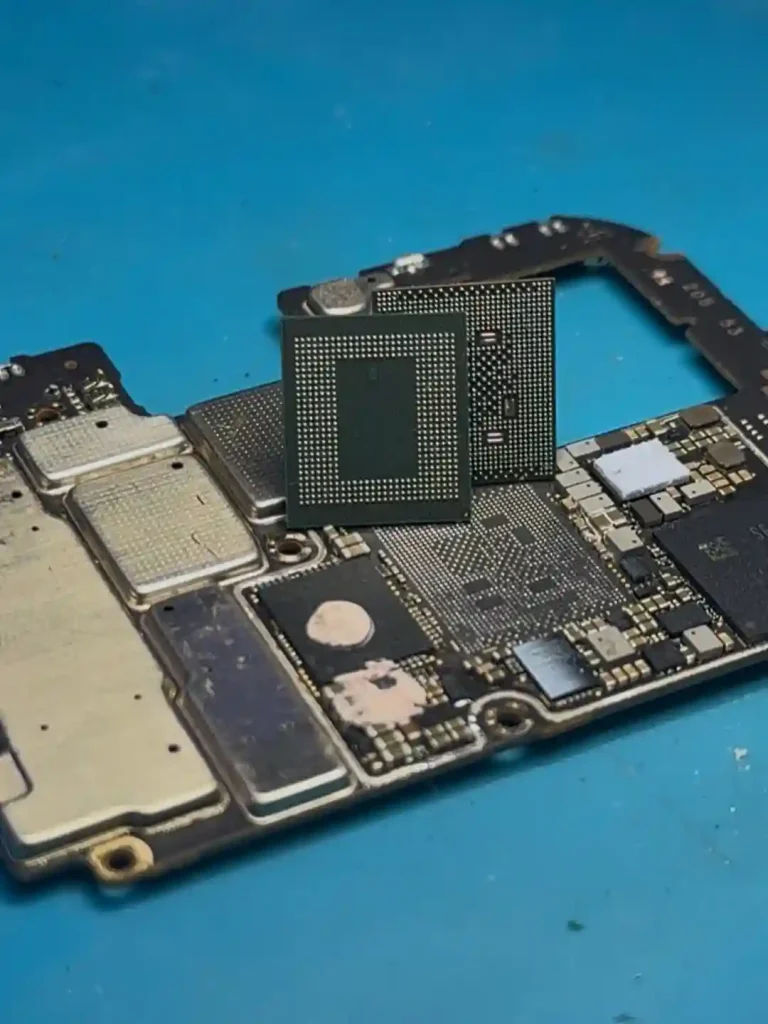

Entegre Sökümü ve Temizlik: Hatalı ısıtma nedeniyle altı bozulan CPU ve EMMC entegrelerini sökerek, anakart yüzeyindeki ve entegre altındaki eski lehim kalıntılarını temizledik.
-
Reballing (Yeniden Kalıplama): Entegreleri yeniden kalıplayarak anakart üzerine yeniden lehimledik.
-
Montaj ve Test: Onarılan hatların üzerine kalıplanan işlemci ve hafıza birimlerini yerleştirdik.
Mutlu Son: Veri Kaybı Olmadan Çözüm
Yapılan hassas müdahaleler sonucunda Xiaomi Mi 10T cihazımız, içindeki hiçbir veri silinmeden ve tüm fonksiyonları çalışır vaziyette yeniden açıldı.
